Remzibi OSD 开源OSD V1.79 5HZ GPS(DIY首选/入门首选)

特  征:
目前版本为2013最新版本,优化了输出线,全部换成了硅胶线,整合降压电路到主板上面,优化了插头,使其更加容易上手使用.

2013版本已经不包含外部的BEC降压电路,已经整合到主板上面.


这是一款完全开源的OSD系统,玩家可根据自己的需要,修改OSD菜单内容以及显示位置,随机带有刷机模块,可利用专用的刷机软件进行各类参数的调节设置.
是目前市场上性价比最高的OSD系统.

特别提示:
任何正负极反接行为均会导致模块永久性损坏,此类损坏不在保修范围,请连接时务必认真仔细,正确连接各种线缆.
出货前均经过全套上电测试.

必须确保你的摄像头制式和OSD制式对应,否则,OSD信息将无法被叠加显示!


点此下载快速入门说明书 remzibi_OSD.pdf




点此下载应用程序和驱动


官网地址是http://www.happykillmore.com/Software/Faq.asp
安装程序后,将汉化文件覆盖到安装目录.

根据自己需要的制式来刷相关固件.

默认 PAL制式.

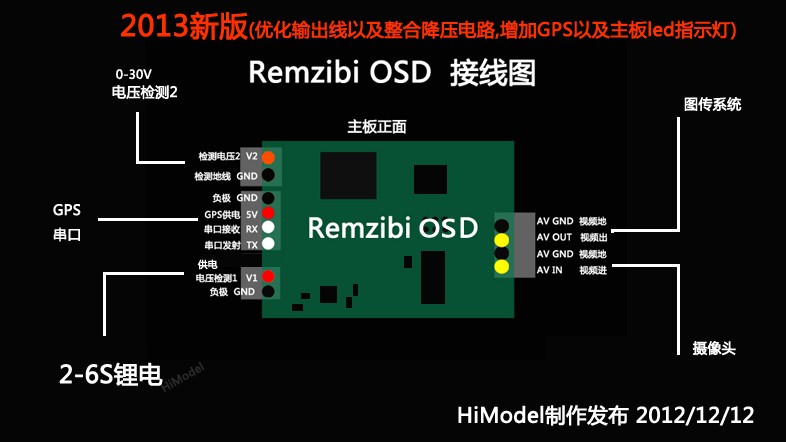

连接调试连接方式:
黑色 连接 gnd
红色 5V
绿色 RX
白色 TX

调试时,拔掉gps,去掉动力供电插头,请先将黑线之外的3根线正确连接到gps端口,然后按住主板上面的开关,不要松开,接入黑色线供电.
观察监视器,上面会有整屏幕的字符串,即表示进入编程模式.
此时,打开osd软件,选择最下面的通讯信息按钮,进入,选择正确的端口号,点击连接.
然后点击下面的串行线设置,然后点击开始测试,如果状态处显示版本信息,即连接成功.









技术参数:
产品名称:Remzibi OSD 开源OSD (DIY首选/入门首选)
厂家编号:REMZIBI
技术数据:
- 支持视频: PAL NTSC 需经过软件进行转换设置
- 供电电源:2-6s锂电 (OSD主板电压 5V)
- 视频电压测量中范围0 - 25.2V
- 电机电压测量中范围0 - 25.2V
- 通用ADC的测算范围。
- 距离单位 米,英尺 默认米制单位
- 视频信号 - 标准PAL或NTSC 出货默认是PAL
- GPS刷新速度 5HZ 工作电压 5V



2012-6-12日以后的USB转TTL串口调试模块连接时:
黑色 连接 gnd
红色 不连接
绿色 RX
白色 TX



附  件:
包含:
1 x 主板
1 x 5hz GPS模块
1 x 配线(已经连接好)
1 x 固件下载器
