产品编号: TX5402
客户评论:   查看评论.
产品重量: 22g
上架日期: 2013-11-15
最后更新: 2015-03-18
可打印页面  添加到收藏夹
  额外配件
关键词: HiModel  5.8G  32通道  400mw  双路集成发射机  商业航拍双视角完美解决方案

HiModel 5.8G 32通道 400mw 双路集成发射机/ 商业航拍双视角完美解决方案

特  征:
HiModel TX5402 5.8G 32频点 400mW双通道发射机,是HiModel独家开发的一款针对目前商业航拍的一个非常完善的图传解决方案,完美的解决了飞控手以及云台手的双视角监视问题.可以在无任何相互干扰的情况下,让飞行手实时掌握飞行器的飞行方向,而不在受制于云台视角带来的方向错乱问题.


产品特点:

 ◇ 迷你的外形尺寸,适合各类飞行器的安装,发射仅重22g.
 ◇ 全频32通道设计,双发频点互不干扰.发射距离和普通单发射距离相同.
 ◇ 直观的LED数码显示当前发射通道.
 ◇ 宽电压输入设计,支持2-6S电压输入,可直接并联到动力电池供电.
 ◇ 独立的视频音频输入,可直接连接ATT自动跟踪天线编码系统.无需更改发射电路.
 ◇ 完整的保护机制.(电源防反接保护.,未安装天线保护).
 ◇ 可搭配定频蘑菇天线,实现远距离视频传输.


特别说明使用技巧:

强烈推荐客户选用我们网站的定频蘑菇天线,发射频率尽量错开,比如,一个工作在5.7G ,一个工作在5.9G,并选用本站的定频天线,这样可以获得最远的距离以及最佳的视频传输质量.


特别提示: 默认只打开一路发射,客户可从背面的拨码开关打开双路发射功能.

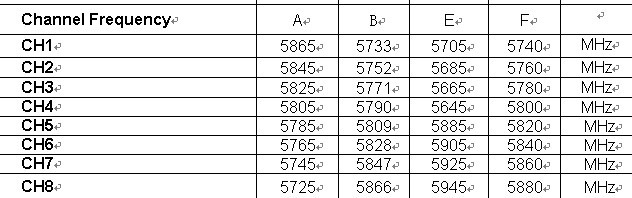

简单设置方法: 长按住按键,进入选择 ABEF 四段频点的第一位,选择后,长安恢复到频点的第二位操作,短按操作具体频点数字.





推荐一体监视器:

9寸双路一体监视器,双视角


技术参数:
产品名称:HiModel 5.8G 32频点 400mw 双路集成发射机/ 商业航拍解决放案
厂家编号:TX5402
发射频率:  5.8G
发射信道: 32通道
发射功率: 400mW 每路
发射信号: 双路  双高频头
输入电压: 2-6S  7-25.5V
工作电流: 12V 373mA
音频输入: 支持,可直接连接AAT跟踪天线
发射净重: 22g 不含天线
外形尺寸: 67x39x13 mm

本产品: 图传端为: SAM jack   天线端为: SMA plus

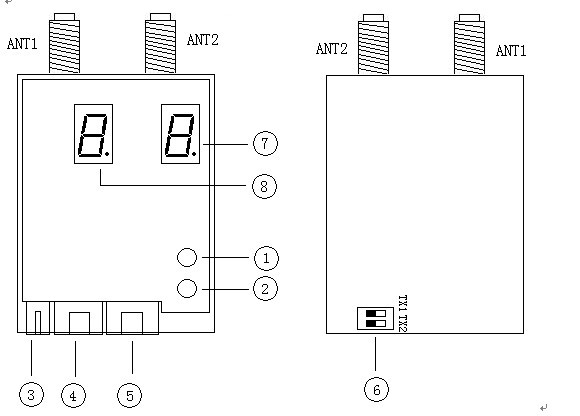

l 将配置好的天线接入ANT1ANT2位置

l  将配置好的2P线接上电源适配器或专用电池,插入3

l  将配置好的4P线接上音频和视频源,插入4和5.

l  6为电源开关,分别将TX1TX2拨上,两路发射通电,出厂默认只打开1路发射,78频道显示.

l  12分别控制两路发射的频道,按一下,相应的频率从1-8循环,长按3

选择频段(A B E F),按一下,A B E F循环显示,再次长按恢复.








附  件:
包含:
1 x 发射模块
2 x 2db发射天线
3 x 连接线

完成组装所需要的其它(需额外配置)基本配件
