产品编号: TS3208
说明书:
客户评论:   查看评论.
上架日期: 2014-07-22
最后更新: 2014-07-22
可打印页面  添加到收藏夹
关键词: HiEE  5.8G  800mw  32频点  图传发射机  TS3208

HiEE 5.8G 800mw 32频点 图传发射机 / TS3208

特  征:
Hiee 2014新系列 5.8G 32频点图传发射机,新的PCB大板设计,具有良好的散热和足功率长期稳定工作的特性.支持3-6S宽电压输入.

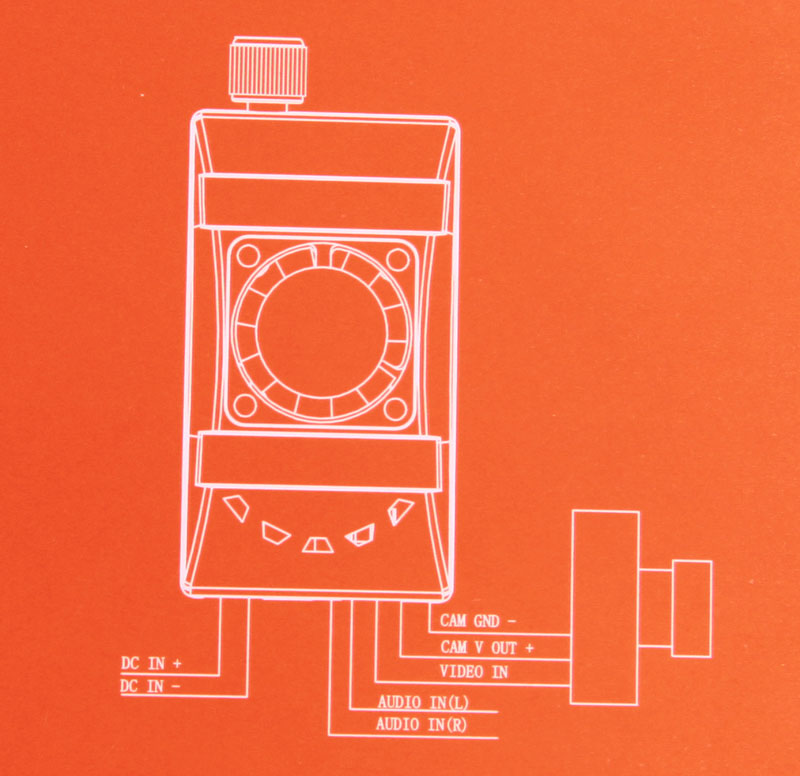

内部设置有完成的降压电路,可以输出 12V 或 5V 电压,以适合不同要求的摄像头.(默认12V,通过跳线冒修改)
兼容 6.0M 和 6.5M 音频编码的 AAT自动跟踪天线系统.



注意:
1 .进行电压输出选择,必须在断电状态下进行.
2. 上电前必须安装发射天线,否则会导致高频头烧毁
3. 频率切换开关必须在上电前完成选择,带电状态下无法进行切换操作

此产品分黑白两种外壳,根据批次不同,颜色随机发货.
技术参数:
产品名称:HiEE 5.8G 800mw 32频点 图传发射机 / TS3208
厂家编号:TS3208
工作频率:5.8G
发射功率:800MW
电源输入:3S-6S
天线形式:RP-SMA Jack 发射端,RP-SMA Plug 天线端
自带天线:2DBI
支持视频: N或者P 自动
支持音频: 6.0M 和 6.5M音频编码 适合常见AAT系统
工作电流:210MA/12V
工作温度: -10℃- 85℃
外形尺寸: 64*35*27MM
产品净重:46g 仅发射模块

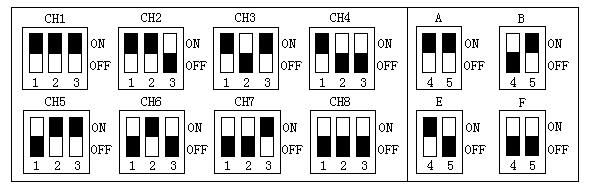

CH

CH

FR



CH1

CH2

CH3

CH4

CH5

CH6

CH7

CH8

FR

FR1(A)

5865M

5845M

5825M

5805M

5785M

5765M

5745M

5725M

FR2(B)

5733M

5752M

5771M

5790M

5809M

5828M

5847M

5866M

FR3(E)

5705M

5685M

5665M

5645M

5885M

5905M

5925M

5945M

FR4(F)

5740M

5760M

5780M

5800M

5820M

5840M

5860M

5860M






附  件:

包含:
1 x 发射机
1 x 2db天线
1 x 电源输入线
1 x 音频视频连接线



此产品分黑白两种外壳,根据批次不同,颜色随机发货.
